EL_Tau's Sketchup Manual
단면 활용
스케치업 배경을 열면 기본적으로 각 벽과 여러개의 오브젝트들이 각각의 레이어로 분류되어 레이어의 보기 옵션을 통해 사용자가 원하는대로 표시 유무를 지정할 수 있습니다.
하지만. 그럼에도 불구하고 구조가 복잡한 배경의 경우 레이어의 보기 옵션만으로는 원하는 구도의 장면을 얻기가 다소 어랴울 수 있습니다.
이러한 경우 [단면]기능을 이용하면 보다 쉽게 구도를 연출 할 수 있습니다.
[도구] - [단면]을 선택하면 위와같은 사각형의 면이 마우스 포인터를 따라다니게 됩니다. 이때 사용자가 숨기고자 하는 방향에 면을
위치시킵니다.
X.Y.Z또는 사용자가 원하는 별도의 축으로 자동 스냅됩니다.
* 단면은 한번에 한 방향밖에 적용되지 않습니다.
* 단면을 삭제하시려면 해당 단면을 선택 후 Delete키를 누르면 됩니다.

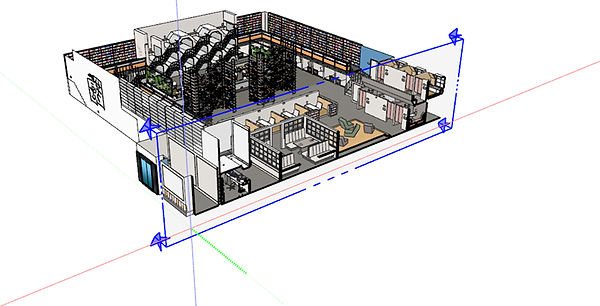

면을 위치 시킨 후 클릭을 하면 좀 더 큰 사각형이 생기면서 일부분이 숨겨진 걸 확인하실 수 있습니다.
단면은 여러 개 생성할 수 있으며, 더블 클릭으로 활성화, 또는 비활성화 시킬 수 있습니다.
이동툴로 해당 면을 선택하여 원하는 만큼 이동합니다.
단면을 위치시킨 후 [보기] - [단면]에 체크된 것을 풀어주시면 단면을 숨길 수 있으며 [보기] - [단면 컷]으로 단면은 유지한 채 단면에
가려진 영역을 표시하거나 숨길 수 있습니다
